Компания STMicroelectronics выпустила новый драйвер STSPIN233 для создания систем управления безщёточных двигателей постоянного тока (BLDC). Микросхема содержит конечный силовой каскад в виде трех независимых MOSFET-полумостов c драйвером, логику управления и цепи защиты.
В STSPIN233 предусмотрены 3 выхода от каждого полумоста для подключения внешних токоизмерительных шунтов, благодаря чему может быть легко реализован вариант векторного управления (FOC) без датчиков холла.
В выключенном состоянии (режим ожидания) микросхема потребляет менее 80 нА, что позволяет увеличить время работы устройств с батарейным питанием.

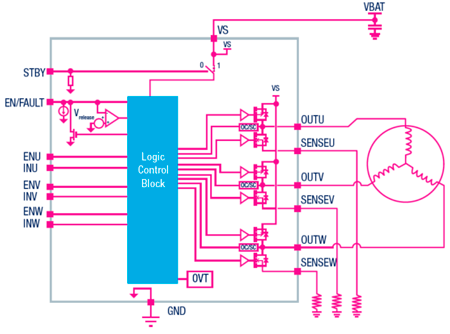

Функциональная схема STSPIN233
Основные технические параметры STSPIN233:
- Сопротивление открытого канала встроенных MOSFET Rds(on): 200 мОм;
- диапазон напряжений питания 1.8…10 В;
- номинальный ток двигателя до 1.3 А;
- максимальный выходной ток до 2.0 А;
- потребление тока в режиме ожидания - всего 80 нА;
- встроенный комплекс защит: по току (в т.ч. от КЗ), по напряжению, по температуре;
- корпус VFQFPN16 3×3 мм c теплопроводной площадкой.
Целевые применения
- кассовые аппараты;
- робототехника;
- портативные принтеры;
- низковольтные актуаторы;
- мультикоптеры и дроны;
- персональные медицинские приборы;
Для ознакомления с возможностями STSPIN233 разработана плата расширения X-NUCLEO-IHM17M1 (платформа Nucleo).
