Новый чип PGA460 от Texas Instruments предназначен для построения ультразвуковых измерителей дальности на расстояниях до 11 метров. Универсальная микросхема включает в себя как аналоговую часть приемопередатчика, так и АЦП с блоком цифровой обработки сигнала. На одной микросхеме PGA460 можно собрать законченный ультразвуковой дальномер, подключив лишь первичный трансдьюсер и микроконтроллер для настройки режимов работы и отображения полученных результатов измерений.
PGA460 может применяться в различных датчиках приближения и измерения расстояния до объекта, например, в ультразвуковых парковочных радарах. На базе микросхемы PGA460 можно сделать датчик открытия дверей, систему обнаружения препятствий для дронов и роботов или измеритель наполнения бункера сыпучих материалов.
Микросхема PGA460 включает в себя силовой драйвер формирования передающего импульса, приемник отраженного УЗ-сигнала и цифровой блок обработки эхо-сигнала. Выходной драйвер позволяет работать на повышающий трансформатор или непосредственно подключаться к трансдьюсеру.

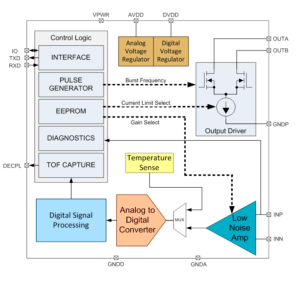

Блок-схема PGA460
Приемник включает в себя специальный блок переключения коэффициента усиления в течение времени ожидания эхо-отклика. Отраженные сигналы сравниваются с заданными пороговыми значениями, что позволяет измерять расстояния до нескольких объектов одновременно.
Все параметры можно гибко настраивать через карту регистров в EEPROM. Микросхема также имеет служебные функции по измерению параметров подключенного УЗ-преобразователя (резонансная частота и пр.). Управляющий микроконтроллер может взаимодействовать с PGA460 с помощью стандартного UART или по специализированному интерфейсу "time-command" (TCI).
Особенности PGA460:
- дальность действия до 11 метров;
- рабочие частоты: 30…80 или 180…480 кГц;
- напряжение питания цифровой части: 3,3 или 5 В;
- напряжение питания силового драйвера до 28 В;
- выходной ток до 0,5 А;
- малошумящий приемник и АЦП;
- специализированный DSP для эхо-сигнала;
- EEPROM для хранения настроек;
- встроенный измеритель температуры;
- рабочий диапазон температур -40…105°С;
- автомобильная квалификация AEC-Q100.
В помощь разработчику Texas Instruments предлагает следующий набор опорных разработок на базе PGA460:
- TIDA-01386 ультразвуковой измеритель уровня и положения объекта с интерфейсом IO-Link;
- TIDA-01424 автомобильная система открытия багажника взмахом ноги.
