Компания Maxim Integrated обновила семейство Himalaya, дополнив серию понижающих преобразователей со входным напряжением до 60 вольт.
Серия микросхем регуляторов напряжения, модулей питания и зарядных устройств Himalaya позволяет создавать более эффективные, компактные и простые источники питания.
Новые микросхемы MAX17640 – это высокоэффективные высоковольтные синхронные преобразователи постоянного тока со встроенными полевыми МОП-транзисторами, работающие в широком диапазоне входного напряжения от 4,5 до 60 В.
Новые преобразователи могут выдавать ток до 400 мА и генерировать
- выходное регулируемое напряжение от 0,9 В до 0,89 x VIN в MAX17640C;
- фиксированное значение напряжения 3,3 В в MAX17640A;
- фиксированное значение напряжения 5,0 В в микросхеме MAX17640B со стандартной схемой включения, представленной на рисунке 1.

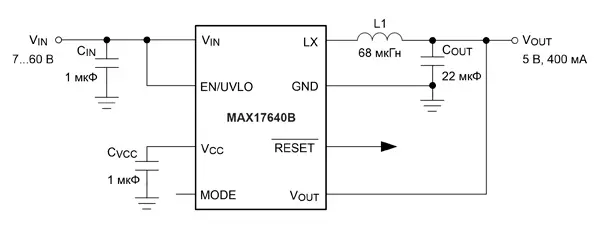

Рис. 1. Типовая схема включения MAX17640B
Удобство применения таких микросхем особенно заметно в таких приложениях как:
- Автомобильные трекеры и дополнительное оборудование;
- Промышленные датчики, в том числе – с токовой петлей 4…20 мА;
- Климатический мониторинг зданий (Building Control), в который входят отопление, вентиляция и кондиционирование (ОВК) или HVAC;
- Замена высоковольтного LDO;
- Универсальная точка нагрузки.
Для удобства пользователей компания Maxim подготовила имитационные модели для оценки производительности с помощью онлайн-инструмента EE-Sim®.
Кроме отладочного набора преобразователей (рисунок 2) Maxim также предлагает инженерам референс-дизайн PCB и перечень сопутствующих позиций (Murata, Wurth) для разработки схем включения.

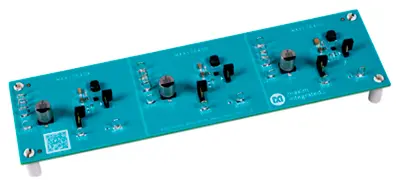

Рис. 2. Отладочный набор преобразователей MAX17640
Семейство преобразователей поставляется в компактном 8-контактном корпусе TDFN размером 2×2 мм и pin-to-pin-совместимо с изделием предыдущего поколения MAX15062.
Сравнивая новый преобразователь с MAX15062, можно отметить, что MAX17640 использует архитектуру управления в режиме максимального тока с выводом MODE, причем этот вывод, в свою очередь, можно использовать для управления устройством в схемах управления с широтно-импульсной (ШИМ, PWM) или частотно-импульсной (ЧИМ, PFM) модуляцией.
ШИМ-режим обеспечивает работу с постоянной частотой при всех нагрузках и полезен в приложениях, чувствительных к переменной частоте коммутации.
Режим ЧИМ отключает отрицательный ток индуктора и дополнительно пропускает импульсы при малых нагрузках для повышения эффективности, а встроенные МОП-транзисторы с низким сопротивлением обеспечивают высокую эффективность при полной нагрузке и упрощают компоновку печатной платы.
При помощи алгоритма последовательного включения питания выполняется мягкий запуск опорного сигнала, что приводит к плавному появлению стабилизированного выходного напряжения независимо от тока нагрузки. Вывод FB/VOUT контролирует выходное напряжение через резистивный делитель. RESET переходит в состояние с высоким импедансом через 2 мс после того, как выходное напряжение достигает 95% от регулирования. Устройство выбирает либо режим PFM, либо принудительный PWM в зависимости от состояния вывода MODE при включении питания. При переводе EN/UVLO в низкий уровень устройство переходит в режим выключения и потребляет всего 2,2 мкА в режиме ожидания.
Ключевые особенности и параметры новой серии MAX17640:
- Использование керамических конденсаторов, что приводит к сверхкомпактной компоновке разработки
- Широкий диапазон входного напряжения: от 4,5 до 60 В
- Варианты фиксированного выходного напряжения: 3,3 и 5 В
- Регулируемое выходное напряжение: от 0,9 до 0,89 x VIN
- Обеспечение тока нагрузки: до 400 мА
- Выбор между режимами PFM и принудительной PWM
- Функция PFM для высокой эффективности при малой нагрузке
- Уменьшенное рассеивание мощности
- Пиковый КПД 92%
- 2,2 мкА в режиме "сна"
- Надежность работы в неблагоприятных промышленных условиях
- Наличие ограничения тока в режиме Hiccup и автоматический повторный запуск
- Вывод RESET для мониторинга состояния выходного напряжения с открытым стоком и активным низким уровнем
- Программируемый порог EN/UVLO
- Защита от перегрева
- Широкий диапазон рабочих температур окружающей среды от -40 до 125°C и диапазон температур перехода от -40 до 150°C
- Соответствие требованиям CISPR32 (EN55032) класса B к кондуктивным и излучаемым помехам
