Компания Yangzhou Yangjie Electronic Technology (YANGJIE) выпустила серию защитных TVS диодов для подавления электростатических разрядов (ЭСР, ESD). ESD-диоды имеют форм-фактор SOD-123FL (рисунок 1) для поверхностного монтажа, соответствуют RoHS и выпускаются в одно- и двунаправленной конфигурации. Диапазон рабочих напряжений составляет 5…36 В (таблица 1).

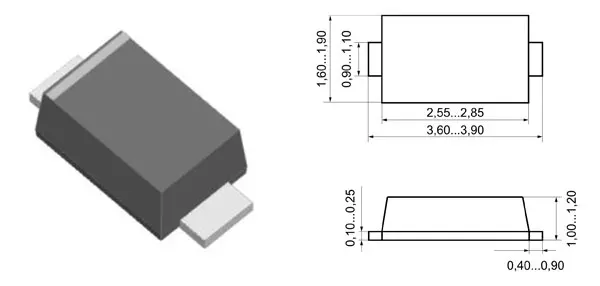

Рис. 1. Внешний вид и размеры корпуса SOD-123FL
Особенности новой серии ESD-диодов YANGJIE:
- миниатюрный корпус SOD-123FL с высотой не более 1,2 мм;
- эффективное поглощение больших электростатических разрядов;
- отличные показатели напряжения фиксации;
- высокая максимальная рабочая температура перехода 150°C;
- ультрабыстрое время срабатывания.
Таблица 1. Параметры новых ESD-диодов в корпусе SOD-123FL
Наименование | Максимальное рабочее обратное напряжение VRWM, В | Максимальный импульсный ток I PP при длительности импульса 8/20 мкс, А | Напряжение фиксации при максимальном IPP, В | |
Однонаправленный | Двунаправленный | |||
ESD5V0F1 | ESD5V0F1B | 5 | 105 | 12 |
ESD7V0F1 | ESD7V0F1B | 7 | 85 | 16 |
ESD12VF1 | ESD12VF1B | 12 | 50 | 26 |
ESD15VF1 | ESD15VF1B | 15 | 40 | 32 |
ESD18VF1 | ESD18VF1B | 18 | 35 | 38 |
ESD24VF1 | ESD24VF1B | 24 | 25 | 51 |
ESD36VF1 | ESD36VF1B | 36 | 17 | 75 |
