Быстро подобрать лучшую антенну для малогабаритного беспроводного устройства позволяет новый демонстрационный набор CC-Antenna-DK2. Выпускаемый компанией TI комплект разделяемых печатных плат общим форматом A4 включает 13 антенн с эффективностью от 20% до 70%.
Антенны распределены по рабочим частотам 169, 433, 868 МГц и 2,4 ГГц и настроены индивидуально. В наборе имеются также двухдиапазонные антенны 433/868 МГц и 868/2400 МГц. Для каждой антенны прилагается ее полная характеристика, включая трехмерную диаграмму направленности, снятую в калиброванной безэховой камере.
В антенный набор входят платы с ортогональным расположением 2 антенн для реализации беспроводных систем с разнесенными переключаемыми антеннами (antenna diversity). Использование двух антенн позволяет повысить надежность радиоканала в внутри зданий, где существует большое количество “мертвых” зон, возникающих в том числе и от перемещения людей. Подробнее о механизме разнесенных в пространстве антенн можно прочитать в статье “Одна антенна – хорошо, а две – лучше”.
Каждая антенна подключается к целевой плате с помощью гибкого коаксиального переходника. В комплект включено 2 кабеля: JSC-JSC и JSC-SMA и 3 платы для калибровки измерительного оборудования.

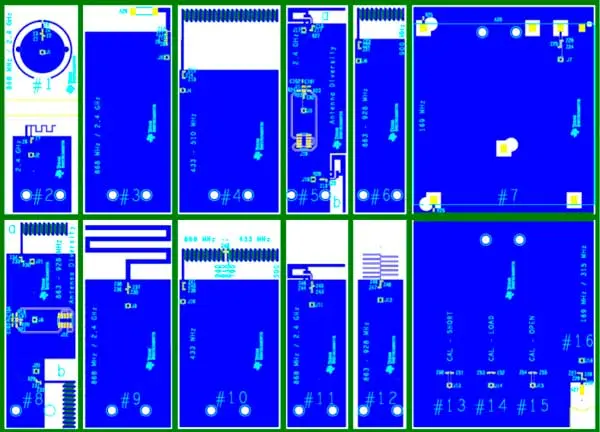

Антенный набор CC-ANTENNA-DK2
Перечень антенн:
- CR2032 PCB Antenna 868 or 915 / 920 & 2440 МГц
- Compact PCB Antenna (AN043) 2440 МГц
- Fractus Chip Antenna 868 or 915 / 920 & 2440 МГц
- PCB Helical Antenna 433 или 470-510 МГц
- Antenna Diversity 2440 МГц
- Compact PCB Helical Antenna (DN038) 868 или 915 / 920 МГц
- ProAnt Antenna 169 МГц
- Antenna Diversity 868 или 915 / 920 МГц
- Dual-band PCB Antenna 868 / 915 / 920 & 2440 МГц
- PCB Helical Antenna 433 или 868 МГц
- PCB Antenna (DN007) 868 / 2440 МГц
- Single-Sided Compact PCB Antenna 868 or 915 / 920 МГц
- Helical Wire 169 / 315 МГц
