П-образный фотоэлектрический датчик конструктивно представляет собой источник и приемник луча света, встроенные в один корпус и расположенные друг напротив друга. По принципу действия является фотодатчиком на пересечение луча, т.к. при появлении объекта между источником и приемником происходит перекрытие светового луча, что приводит к изменению дискретного выходного сигнала (0 или 1).
Южнокорейская компания AUTONICS является одним из ведущих лидеров в производстве датчиков для нужд АСУТП, в числе которых П-образные фотоэлектрические датчики серии BUP, широко применяющиеся в большинстве промышленно развитых стран мира.
Технические особенности:
- рабочая зона 30 мм у BUP-30 и 50 мм у BUP-50;
- фиксируемый объект должен быть из непрозрачного материала;
- режим работы: срабатывание на темное или на светлое;
- выход: NPN или PNP открытый коллектор;
- напряжение питания: 12…24 В постоянного тока;
- наличие индикаторов питания и режима работы;
- быстродействие: 1 мс максимум;
- наличие защиты от неправильного подключения и короткого замыкания;
- диапазон рабочих температур: -25…65°C;
- имеет встроенный кабель.
Схемы выхода:

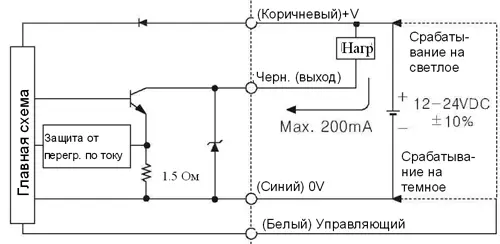

Выход NPN открытый коллектор

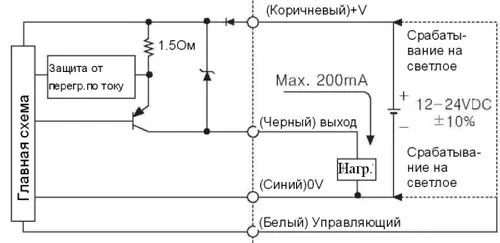

Выход PNP открытый коллектор

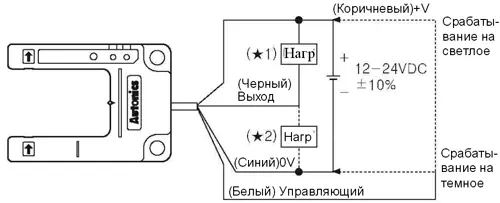

Подключения
Срабатывание на светлое/темное
(*1) – подключение нагрузки к выходу NPN с открытым коллектором
(*2) – подключение нагрузки к выходу PNP с открытым коллектором
Наименование | Рабочая зона, мм | Тип выхода | Мин. размер объекта, мм |
BUP-30S | 30 | npn | 1.5 |
BUP-50 12-24VDC | 50 | npn | 4 |
BUP-50S | 50 | npn | 1.5 |
BUP-50S-P 12-24VDC | 50 | pnp | 1.5 |
