Многофункциональные и многоканальные генераторы GW Instek серии MFG-72100

Компания GW Instek (Тайвань) анонсировала выпуск новой серии многоканальных и многофункциональных генераторов сигналов MFG-72000 из 6 моделей (таблица № 1), которая включает модели начального уровня и группу максимально функционально насыщенных генераторов (с индексами M, MA, MF, MR).

Генераторы серии MFG-72000 имеют следующие выходные каналы: один выход функционального генератора (ФГ) в диапазоне до 10 /20 /30 /60 МГц (в зависимости от модели) и режимом формирования сигнала произвольной формы (СПФ); 1 выход генератора импульсов (ГИ) частотой до 25 МГц; выход ВЧ сигнала с максимальной частотой до 160 /320 МГц (MFG-72160MF/ MFG-72160MR). Одна из моделей оснащена выходным усилителем мощности (MFG-72120MA). Все генераторы, кроме моделей MFG-72110 (10 МГц) и MFG-72120 (20 МГц) в стандартной комплектации обеспечивают модуляцию сигналов AM/ FM, PM, FSK, PWM, функцию качания (ГКЧ), пакетный режим (Burst), встроенный частотомер до 150 МГц, имеют развернутое меню синхронизации и запуска.

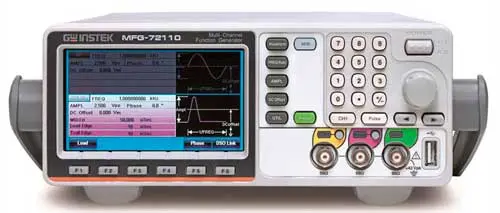

MFG-72110

Сводная функциональность и особенности моделей серии MFG-72000

* Примеч.: AM/ FM/ PM/ ASK/ FSK/ PSK/ PWM/ SUM

Как видно из таблицы, старшие модели в серии имеют три выходных канала, в каждом из которых реализованы различные функциональные возможности.

Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы:

• диапазон частот до 60 МГц,
• амплитуда 10 Впик на нагрузке 50 Ом,
• частота дискретизации 200 МГц
• память для формирования СПФ 16К
• ЦАП 14 бит

Канал 2 – генератор импульсов:

• диапазон часто до 25 МГц,
• амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом,
• постоянное смещение до ±1 В пик
• длительность импульсов 20 нс… 999,9 с,
• время нарастания/спада 10 нс…20 с
• регулируемая скважность 0,01%...99,99%.

Канал 3 – генератор ВЧ сигналов и СПФ:

• диапазон частот до 320 МГц,
• амплитуда 1 мВ…1 Впик на нагрузке 50 Ом,
• постоянное смещение до ±1 В пик

Одна из моделей (MFG-72120MA) имеет встроенный усилитель мощности, который предназначен для работы в аудио диапазоне.

• диапазон 0 Гц -100 кГц,
• усиление 20 дБ,
• Pвых до 20 Вт (@ 8 Ом/ для прямоуг.), макс. Iвых 1,6 А/ Uвых 12,5В,
• входной импеданс 10 кОм.

Встроенный частотомер:

• диапазон частот 5 Гц…150 МГц,
• входной уровень 35 мВ…30 В скз,
• разрешение АЦП – 8 бит.

Добавление в ряде моделей выхода синусоидальных ВЧ сигналов до 160/ 320 МГц (с поддержкой функции СПФ) существенно расширяет арсенал технических возможностей генератора как источника функциональных сигналов. Данный ВЧ выход обеспечивает поддержку режима качания частоты, различных видов модуляции AM/ FM, PM, FSK, SUM, PWM, а также такие цифровые типы как ASK (amplitude shift keying) амплитудная манипуляция (АМн) и PSK (phase-shift keying)- фазовая манипуляция (ФМн).

Все модели в серии MFG-72000 имеют усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.

В новинках предусмотрен интерфейс USB (2 -Host/ Device) для программирования и ДУ. Внутренняя память (запись/ вызов): для сигналов СПФ каждый 16 К точек (10 ячеек), а также 10 профилей настроек. Генераторы имеют цветной графический TFT дисплей (диагональ 11см).

Целевые сферы и отрасли применения: учебные заведения высшего профессионального образования, автомобильная электроника (разработка и производство), промышленное производство, научные лаборатории.

Практические приложения и особенности:

• Источник функциональных сигналов с постоянным смещением (увеличенный размах амплитуды)
• Питание линейки диодов (последовательное включение)
• Режим 2-х полупериодного мостового выпрямителя
• Эмуляция ВАХ характеристики диодов (V-I curve)
• Дублер-имитатор блоков в электронных цепях
• Автомобильная электроника: передача сигналов вращения, команды систем: ABS, усилителя рулевого управления, контроля зажигания или инвертора в гибридных моделях и др.
