Часто разработчик сталкивается с необходимостью оцифровки аналогового сигнала, либо с формированием аналогового сигнала из цифрового. Такие преобразования выполняются путем сравнения с эталонным аналоговым сигналом, в качестве генератора которого используют источники опорного напряжения (ИОН). Они встроены во многие ЦАП и АЦП, однако стабильности и точности внутреннего источника опорного напряжения бывает недостаточно. В таких случаях необходимо использовать внешний ИОН.
Компания Maxim Integrated выпускает малошумящий и малопотребляющий ИОН MAX6078. Собственный шум при выходном напряжении 2,5 В составляет 12 мкВ, а температурный уход 10 ppm/°C. ИОН может работать с нагрузкой до 3 мА. При этом ток собственного потребления составляет всего 15 мкА. MAX6078 выпускается с семью фиксированными значениями опорного напряжения.
Низкие показатели шума и температурного ухода, а также низкий ток собственного потребления позволяют использовать MAX6078 в системах с батарейным питанием, где требуются прецизионные измерения.

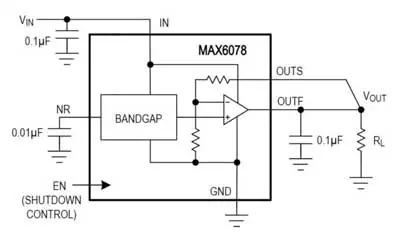

Типовая схема включения MAX6078A
Отличительные особенности:
- начальная точность ±0,04%/±0,08%;
- максимальный температурный уход 10 ppm/°C;
- шум 12 мкВ (при 2,5 В на выходе);
- выходные напряжения: 1,25; 2,048; 2,5; 3,0; 3,3; 4,096 и 5,0 В;
- ток собственного потребления 15 мкА;
- корпуса 6-bump WLP и 8-pin TDFN-EP.
