Дроссели семейства ETQP – это мощные силовые индуктивности, разработанные компанией Panasonic для применения в понижающих и повышающих DC/DC-преобразователях с высоким выходным током. Главной особенностью дросселей ETQP является использование в качестве сердечника материала на основе металлического композита, который в отличие от стандартного феррита позволяет получать сверхвысокие токи насыщения в малых габаритах. Еще одним преимуществом металлического композита по сравнению с ферритом является уменьшение потерь на более высоких рабочих частотах, что положительно влияет на общий КПД проектируемого DC/DC-преобразователя. Эффективная индуктивность дросселей семейства ETQP падает менее сильно с ростом рабочего тока в отличие от стандартных ферритовых катушек (эффект насыщения).
Дроссели ETQP относятся к классу высоконадежных катушек, они имеют сертификат соответствия AEQ-Q200, устойчивы к механическим деформациям и вибрациям вплоть до 30g и способны работать при высоких рабочих температурах до 160°C (для дросселей серии ETQP8M***J**). Дополнительную надежность дает особая конструкция выводов: концы внутренней обмотки прокладываются вдоль внешних выводов дросселя и вместе с ними напрямую распаиваются на посадочную площадку печатной платы, что минимизирует эффект отрыва в процессе пайки и эксплуатации.

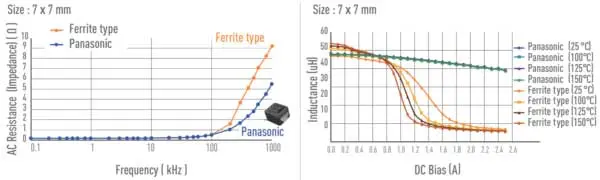

Сравнение потерь в полосе частот и эффекта DC-bias для стандартных катушек и катушек ETQP

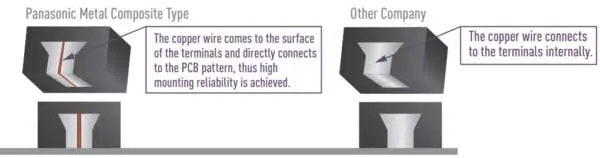

Надежная конструкция с прокладкой внутреннего провода обмотки на внешний
Отдельно стоит отметить отличные показатели магнитной эмиссии и защиты от внешних магнитных полей данных дросселей, которые достигаются за счет магнитного экранирования корпуса и распределенного воздушного зазора внутри сердечника. Для печатных плат (аналоговых и многослойных), особо требовательных к минимально-возможному уровню электромагнитных помех и шумов, это – критичный параметр. Отсутствие ярко-выраженного воздушного зазора также способствует существенному уменьшению акустических шумов, генерируемых дросселем.

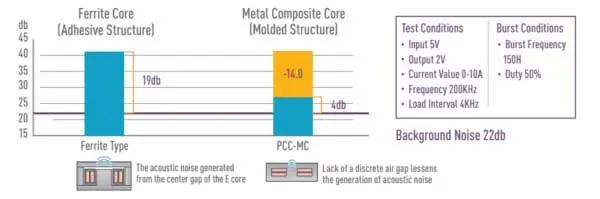

Влияние воздушного зазора на уровень акустических шумов
Дроссели ETQP являются хорошей альтернативой аналогичному семейству IHLP производства Vishay. Не уступая по техническим и эксплуатационным характеристикам, дроссели Panasonic имеют конкурентную цену и более быстрые сроки поставки. Чтобы ускорить комплектацию опытных образцов и мелкосерийных партий, Компэл сформировал собственную складскую программу, состоящую из 16 наиболее ходовых и ликвидных представителей семейства ETQP:
Наименование | Индуктивность, мкГн | Рабочий ток, А | Ток насыщения, А | Габариты, мм |
ETQP3M4R7KVN | 4,7 | 5,6 | 9,8 | 6.4х6х3 |
ETQP3M100KVN | 10 | 3,6 | 6,1 | 6.4х6х3 |
ETQP3M3R3KVN | 3,3 | 6,1 | 11,5 | 6.4х6х3 |
ETQP3M1R5KVN | 1,5 | 9,1 | 14,2 | 6.4х6х3 |
ETQP3M2R2KVN | 2,2 | 7,9 | 12,8 | 6.4х6х3 |
ETQP3M6R8KVN | 6,8 | 4,5 | 8,1 | 6.4х6х3 |
ETQP4M100KVC | 10 | 7,6 | 10,8 | 10.7х10х4 |
ETQP4M150KVC | 15 | 6,3 | 9,2 | 10.7х10х4 |
ETQP3M2R2YFP | 2,2 | 5,8 | 10,9 | 5.5х5х3 |
ETQP3M3R3YFP | 3,3 | 5 | 8,6 | 5.5х5х3 |
ETQP3M1R0YFN | 1 | 10,7 | 20 | 6.5х6х3 |
ETQP4M220YFP | 22 | 2,3 | 3,1 | 5.5х5х4 |
ETQP5M101YGC | 97 | 2,7 | 3 | 10.7х10х5 |
ETQP5M220YFK | 22 | 4,8 | 6,9 | 8.5х8х5.4 |
Преимущества
- Виброустойчивость 10g…30g (5 Гц…2 кГц)
- Максимальная рабочая температура 160°C
- На 40% меньшие габариты
- Магнитоэкранированная конструкция
- Высокие токи насыщения
- Аналог семейства IHLP от Vishay
