ADS8881 – это новый аналого-цифровой преобразователь последовательного приближения с разрешением 18 бит и скоростью преобразования 1-MSPS от Texas Instruments. ADS8881 работает с внешним источником опорного напряжения от 2.5 до 5 В, что позволяет выбрать необходимый диапазон измерения без дополнительного масштабирования входного сигнала. Уровень опорного напряжения независим и может превышать напряжение питания АЦП.
Для передачи оцифрованных данных ADS8881 содержит SPI-совместимый последовательный интерфейс, который поддерживает каскадирование нескольких устройств в режиме daisy-chain. Опциональный индикатор занятости ADS8881, встраиваемый в цифровую посылку данных, позволяет легко синхронизировать АЦП с цифровым хостом.

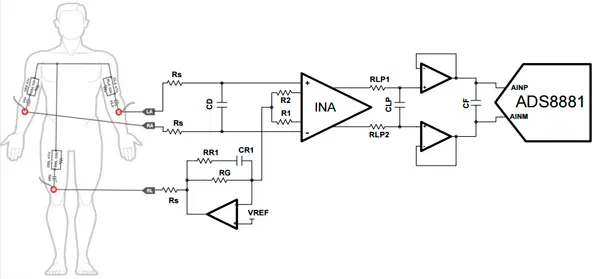

Реализация электрокардиографа на базе ADS8881
В ADS8881 реализован униполярный дифференциальный аналоговый вход с размахом напряжения от -VREF до VREF. Структура аналогового входа позволяет измерять сигналы с наличием синфазного напряжения с амплитудой в диапазоне от 0 до VREF (при условии, что напряжение на каждом из входов не выходит за пределы рабочего диапазона напряжений от –0.1 до VREF + 0.1 В).
ADS8881 оптимизирован для работы с очень низким потреблением, причем потребление обратно пропорционально зависит от скорости работы. Поэтому ADS8881 является идеальным вариантом для низкоскоростных приложений.
Основные характеристики ADS8881
- Разрешение: 18 бит;
- Скорость преобразования: 1 МГц;
- Количество дифференциальных каналов: 1;
- Температурный диапазон: -40…85°C;
- Диапазон входного напряжения: 0…5 В;
- Подавление синфазной помехи: 90 дБ;
- Соотношение сигнал/шум: 100 дБ;
- Тип корпуса: 10VSON, 10VSSOP.
