Автор: Эннс В.И., Кобзев Ю.М.
Год выпуска: 2005
ISBN: 5935172380

Приведена информация по схемотехнике и топологии аналоговых КМОП интегральных микросхем. Описаны принципы построения согласованных элементов, особенности размещения аналоговых блоков на кристалле, методы защиты выводов микросхем от воздействия статического электричества.

Рассмотрена схемотехника операционных усилителей, компараторов, источников опорного напряжения и других аналоговых блоков. Изложены принципы расчета аналоговых фильтров, схем на переключаемых конденсаторах, дельта-сигма модуляторов, систем фазовой автоподстройки частоты. Дана информация по архитектуре и основным параметрам АЦП и ЦАП, аналоговым сигналам и системам. Для инженерно-технических работников и студентов, связанных с разработкой и применением аналоговых интегральных микросхем.

Источник:Радиолоцман

Компания C-MAC MicroTechnology представила первую коммерческую продукцию на основе ее запатентованной технологии TC-OCXO (температурно-компенсированный термостатированный кварцевый генератор). Новая серия TC-OCXO CFPO-20 разработана с целью сочетания высокой стабильности OCXO со сравнительно малым потреблением, малыми размерами и легким весом TCXO. В конечном счете, серия CFPO-20 характеризуется стабильностью работы ±0.025 ppm в пределах рабочего температурного диапазона и генерирует частоты 5…20 МГц.

Серия CFPO-20 в первую очередь ориентирована на переносные приложения, приложения с батарейным питанием, как, например, GPS, спутниковая связь и защищенная радиосвязь. В данных приложениях, как правило, используют, как TCXO в качестве компактного, маломощного, высокостабильного опорного источника частоты, так и OCXO, у которых стабильность на порядок лучше, но выше размеры корпуса, потребляемая мощность и стоимость.

Серия CFPO-20 сочетает наилучшие характеристики TCXO и OCXO за счет использования простого миниатюрного термостата для поддержания приблизительно постоянной температуры кристалла генератора, которая несколько выше рабочего температурного диапазона, и компенсации оставшейся температурной зависимости с помощью технологии C-MAC Pluto.

Как результат, серия CFPO-20 предлагает стабильность ±0.025 ppm (2.5 x 10-8) в пределах температурного диапазона-20°…+70°C или ±0.05 ppm (5 x 10-8) для температурного диапазона -40°…+85°C при питании напряжением 3.3 или 5.0В. Генераторы размещены в стандартном промышленном корпусе DIL с размерами 20.7 x 13.08 мм. Потребляемая мощность не превышает 400 мВт или 525 мВт, соответственно для указанных выше температурных диапазонов, в устойчивом состоянии при температуре -20°C.

Доступны следующие исполнения: генерация прямоугольных импульсов частотами 5, 6.4, 8 и 8.192 МГц на выходе HCMOS; генерация прямоугольных импульсов на выходе HCMOS или срезанной синусоиды с частотами 10, 12.8, 16, 16.384 и 20 МГц. По запросу доступны также и другие любые частоты в диапазоне 1.25..33 МГц с прямоугольной или обрезанной синусоидальной формой сигналов.

Эффект старения кристалла составляет ±3 ppm в течение 10 лет при выходных частотах до 20 МГц и ±5 ppm для частот ниже 20МГц. Предусмотрена возможность подстройки частоты в пределах ±5 ppm и ±7 ppm, соответственно, для компенсации эффекта старения.

"В портативных приложениях особенно важно минимизировать потребление от аккумуляторной батареи, размеры корпуса и стоимость", - сказал Карл Уард, старший инженер-разработчик частотной продукции C-MAC. - "Разработчики приветствуют любой компонент, который помогает решить указанные задачи, а CFPO-20 в этом ключе сочетает стабильность работы близкой к OCXO с потребляемой мощностью, размерами и стоимостью свойственных TCXO".

Источник:chipdoc

LINEAR TECHNOLOGY представил LTC3448, высокоэффективный 2,25 МГц (или 1,5 МГц) синхронный понижающий регулятор, который выдает до 600 мА рабочего выходного тока.

Микросхема имеет два режима работы. Первый, когда выходной ток превышает 3 мА, микросхема работает, как импульсный регулятор, на постоянной частоте 2,25 МГц. Если выходной ток падает до уровня 3 мА или ниже, микросхема автоматически переходит в малошумящий LDO режим, потребляя при этом всего 32 мкА.

Уровень пульсаций выходного напряжения в импульсном режиме составляет 5 мВ (амплитудное значение). Микросхема имеет очень низкое значение шумов в LDO режиме, все это очень важно при использовании в малошумящих переносных радиоустройствах.

Используя архитектуру с токовым режимом работы, LTC3448 работает от входного напряжения питания в диапазоне от 2,5 до 5,5 В, что дает возможность работы от одиночной Li-ion батареи, или от нескольких алкалайновых или NiMN батарей. Имея минимальный уровень выходного напряжения 0,6 В, микросхема может использоваться для питания последнего поколения низковольтных DSP и микроконтроллеров.Пользователь может выбрать рабочую частоту LTC3448 1,5 МГц, или 2,25 МГц, или же может синхронизировать микросхему вплоть до частоты 4 МГц, что дает возможность использовать крошечные недорогие керамические конденсаторы и дроссели высотой менее 1,2 мм.

Микросхема может синхронизироваться внешним тактовым сигналом.Сочетание компактных внешних элементов с 3х3 мм DFN-8 (или MSOP-8E) корпусом микросхемы обеспечивает малую площадь печатной платы, занимаемую законченным устройством, для использования в малогабаритной переносной аппаратуре.

LTC3448 использует встроенные синхронные ключи с сопротивлением открытого состояния всего 0,35 и 0,4 мОм, что обеспечивает КПД преобразования до 96%. Микросхема использует работу со 100% рабочим циклом и низким падением напряжения при малой разнице между выходным и входным напряжением, что увеличивает время работы от батарей. Ток потребления микросхемы при малой величине нагрузки составляет 32 мкА и менее 1 мкА в отключенном состоянии, максимально сохраняя заряд батареи.

Источник:terraelectronica

AD1955ARS - однокристальная система для цифровой воспроизводящей аппаратуры, включающая в себя многобитный сигма-дельта модулятор, цифровой интерполяционный фильтр и ЦАП с дифференциальным выходом. Уникальность этого аудио ЦАПа состоит в том, что в нем разделены Super Audio CD (SACD) многобитный поток и интерфейс с внешним цифровым фильтром, что позволяет разработчикам изготовить максимально гибкую систему. Совершенный последовательный порт данных, позволяет подключать различные устройства, такие как АЦП, DSP, SADC-декодер, внешний цифровой фильтр, AES/EBU приемники и конвертеры данных. ЦАП может быть сконфигурирован на совместимость с портами с правым и левым подтверждением, I2C и DSP последовательными портами. Прибор поддерживает стандарты с первым старшим значимым битом, двойной комплементарной пары и 16, 18, 20 и 24-битные стандарты во всех режимах PCM. Встроенные интерфейсы с SACD плеером и внешнего фильтра для связи с внешним цифровым интерполяционным фильтром или HDCD декодером.

Отличительные особенности:
однополярное питание + 5 В;
поддержка 24-разрядного, с потоком до 192 кГц аудио формата PCM;
поддержка SACD цифрового потока и внешнего цифрового фильтра;
поддержка широкого диапазона частот дискретизации: 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц и 192 кГц;
многобитный дельта-сигма модулятор с функцией дифференциального восстановления линейности для уменьшения паразитных частот и уровня помех;
прямой скремблер ЦАП, наименее чувствительный к дрожанию фазы;
поддержка SACD-проигрывателя с фильтром бита расширения;
дифференциальный токовый выход для наибольшей эффективности;
выходной ток 8,64 мА с коррекцией +3 дБ в режиме SACD;
120 дБ SNR/DNR (не демпфированный) при частоте дискретизации 48 кГц (А-взвешенное стерео);
123 дБ SNR/DNR (моно);
коэффициент гармоник -110 дБ;
затухание 110 дБ в полосе задержания с неравномерностью 0,0002 дБ;
фильтр 8-го порядка с передискретизацией;
встроенный регулятор громкости с подавлением щелчков;
поддержка 64 fs/128 fs DSD SACD;
встроенный цифровой проходной фильтр для внешнего фильтра;
управляющие импульсы: 256fs, 384fs, 512fs, 768fs;
SPI-интерфейс для контроля последовательного режима, номера бита, частоты дискретизации, громкости, режима "Mute", коррекции воспроизведения, режима "моно";
цифровая коррекция воспроизведения для частот дискретизации 32, 44,1, 48 кГц;
температурный диапазон: -40°С…+ 85°С;
корпус SSOP-28.

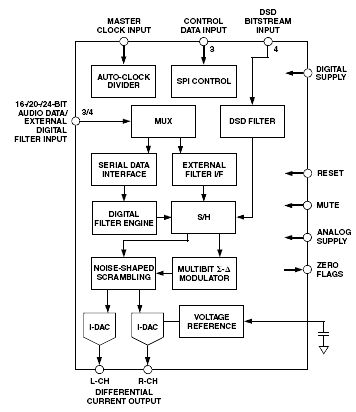

Структурная схема AD1955ARS приведена на рисунке.

Области применения: высококачественные системы DVD-аудио, SACD, домашние кинотеатры, автомобильные аудио системы, клавишные музыкальные синтезаторы, цифровые микшерные пульты, цифровые процессоры аудио эффектов.
