Образцы малогабаритных OLED-дисплеев WEA012832FWPP3N00000, WEA012832FLPP3N00000 и WEA012832FSPP3N00000 производства компании Winstar.
Эти графические дисплеи имеют разрешение 128х32 пикселя, диагональ видимой области составляет 0,91 дюйма, а их внешние габариты – всего 36х12 мм (рисунок 1).

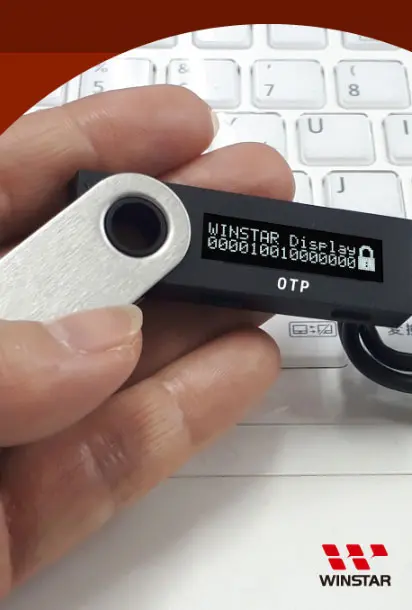

Рис. 1. Миниатюрные размеры новых дисплеев Winstar
Подключение к микроконтроллеру производится с помощью самого распространенного DIP-разъема с шагом 2,54 мм. Для работы с дисплеем требуется минимальное число соединительных линий – достаточно подключить только 4 провода: землю, питание и две линии интерфейса I2C. Дисплеи различаются лишь цветом точек (рисунок 2):
WEA012832FLPP3N00000 – желтый;
WEA012832FWPP3N00000 – белый;
WEA012832FSPP3N00000 – голубой.

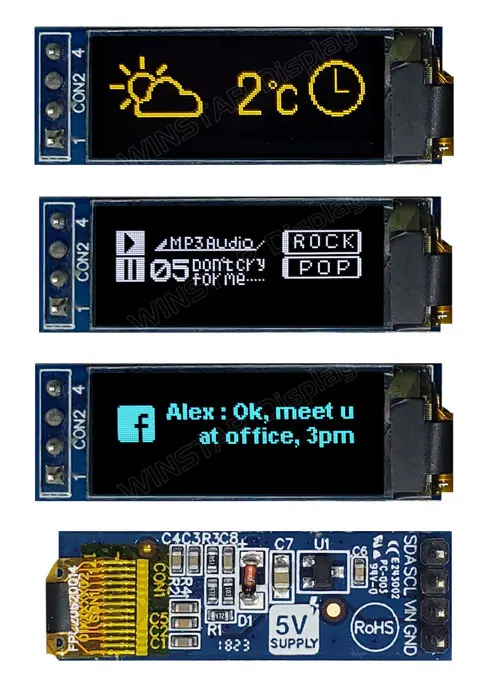

Рис. 2. Варианты цвета и внешний вид OLED-дисплеев WEA012832F
Особенности OLED-дисплеев серии WEA012832F:
- тип: графический;
- тип монтажа контроллера: COG+PCB;
- диагональ 0,91 дюйма;
- разрешение 128×32 точек;
- микросхема управления SSD1306;
- питание 3,0…3,3 В;
- мультиплексирование 1/32 duty;
- интерфейс I2C;
- цвет дисплея:
- белый;
- желтый;
- небесно-голубой.
Источник: www.compel.ru
