Известная тайваньская компания-производитель дисплеев Winstar представляет новые довольно крупные дисплеи с диагоналями 7 и 15 дюймов.
WF70B8SWAGDNB0
Высококонтрастный 7-дюймовый ISP TFT-дисплей WF70B8SWAGDNB0 имеет сенсорный экран и антибликовую поверхность. Пиксельное разрешение составляет 800×480 точек. Благодаря технологии ISP дисплей обладает широким углом обзора (по 80° с любого направления), высокой яркостью 800 кд/м2 и хорошим уровнем контраста – 1000:1.
WF70B8SWAGDNB0 (рисунок 1) имеет встроенные драйверы HX8249-A и HX8678-C, благодаря которым поддерживается 18-битный параллельный RGB-интерфейс (R6G6B6 – по шесть бит на каждый цвет). Модель оснащена сенсорной панелью со встроенным драйвером ILI2511 или совместимым с ним, что обеспечивает поддержку USB-интерфейса. Интерфейс I2C при этом также доступен.
Эксплуатация экрана возможна в достаточно широком диапазоне температур -30…80°C.

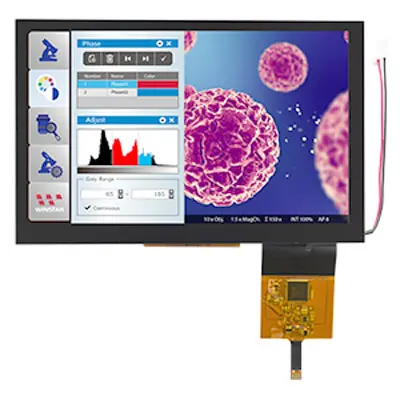

Рис. 1. Внешний вид дисплея WF70B8SWAGDNB0
WF70C4TIBGDAN0
Данный TFT-дисплей с разрешением 800×480 точек и диагональю 7 дюймов (WVGA) имеет встроенный контроллер SSD1963 с поддержкой параллельного интерфейса 8080 (рисунок 2). Дисплей обладает достаточной высокими яркостью (500 кд/м2) и контрастностью (1000:1). Типовое значение напряжения питания составляет 3,3 В, полный диапазон допустимых напряжений – 3…3,6 В. WF70C4TIBGDAN0 работает в диапазоне температур -20…70°C.

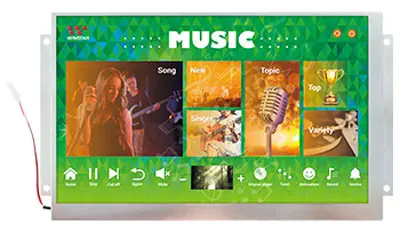

Рис. 2. Внешний вид дисплея WF70C4TIBGDAN0
Изображение на дисплее выглядит в естественном виде при наблюдении с направления "12 часов" и в инвертированных цветах при наблюдении с направления "6 часов" (рисунок 3).

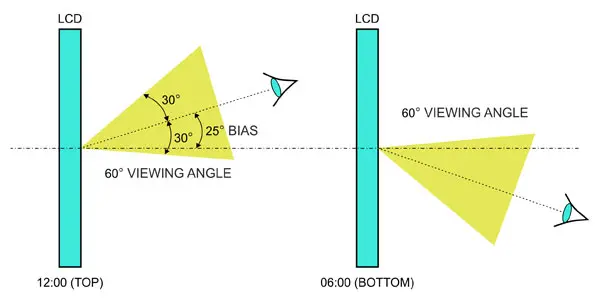

Рис. 3. Направление луча зрения 12/6 часов
Серия дисплеев WF70C4 является прямой заменой WF70H, снимаемой с производства.
WF150ATYAMLNN0
Большой ISP TFT-дисплей WF150ATYAMLNN0 с диагональю 15 дюймов и разрешением 1024×768 точек имеет достаточно широкие углы обзора: до 88° по всем направлениям (рисунок 4). Типовые значения яркости и контраста составляют 300 кд/м2 и 2000:1, соответственно. Рабочий температурный диапазон достаточно широк: -20…70°C. Дисплей не имеет собственного встроенного контролера, вследствие чего необходим достаточно производительный управляющий микроконтроллер или процессорная система, также имеющая LVDS-интерфейс.

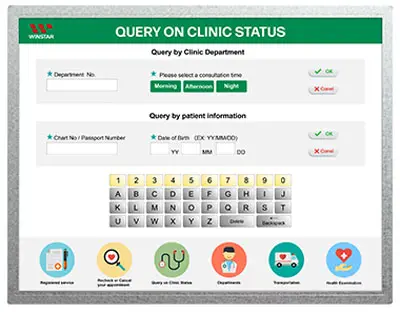

Рис. 4. Дисплей WF150ATYAMLNN0
Ключевые параметры новых дисплеев Winstar представлены в таблице 1.
Таблица 1. Основные характеристики новинок Winstar
Параметр | WF70B8SWAGDNB0 | WF70C4TIBGDAN0 | WF150ATYAMLNN0 |
Диагональ, дюйм | 7 | 7 | 15 |
Матрица | 800xRGBx480 (TFT) | 800xRGBx480 (TFT) | 1024×RGB×768 (TFT) |
Размеры модуля дисплея, ДхШхВ, мм | 12,95х165,8×106,61 | 9,7х181,2×105,40 | 9,1х326,5×253,5 |
Размер активной области, мм | 152,40×91,44 | 152,4×91,44 | 304,1×228,1 |
Размер пикселя, мм | 0,1905×0,1905 | 0,1905×0,1905 | 0,297×0,297 |
Тип LCD-экрана | TFT, черный в неактивном состоянии, трансмиссивный | TFT, белый в неактивном состоянии, трансмиссивный | TFT, черный в неактивном состоянии, трансмиссивный |
Углы обзора, ° | 80/80/80/80 | Н/д | 88/88/88/88 |
TFT-интерфейс | 18-битный RGB | 8-битный параллельный (8080) | LVDS |
Тип драйвера (TFT Driver IC) | HX8249-A + HX8678-C или эквивалентный | SSD1963 | Нет |
Отношение сторон | 5:3 | 5:3 | 4:3 |
Подсветка | Светодиодная белая | Светодиодная белая | Светодиодная белая |
Драйвер сенсорной панели (PCAP IC) | ILI2511 или эквивалентный | Нет | Нет |
PCAP-интерфейс | USB, I2C | Нет | Нет |
Тип сенсорной панели | Емкостная сенсорная панель (PCAP) | Нет | Нет |
Поверхность | Антибликовая | Антибликовая | Антибликовая |
Представленные дисплеи Winstar могут найти применение в пользовательской бытовой электронике, информационных табло и стендах, в системах контроля и управления доступом, банкоматах, постаматах и системах автоматической торговли.
