Компания Infineon расширила семейство многоканальных драйверов SPIDER+, предназначенных для управления различными маломощными нагрузками: реле, соленоиды, светодиоды, лампы накаливания и т.п..
Серия драйверов TLE75xxx – это высокоинтегрированное решение с широким функционалом в небольшом корпусе. Каждая микросхема серии содержит интегрированную силовую часть, несколько ШИМ-контроллеров управления и блок коммуникации. Также имеется набор встроенных защит: от короткого замыкания, перегрузки по току, обрыва нагрузки, перегрева, провалов/всплесков напряжения питания. Управление и диагностика осуществляются через SPI интерфейс.
Наименование | Ном. ток нагрузки (мА) | Число каналов с настройкой | Число каналов верх. плеча | Число каналов нижн. плеча | Корпус |
TLE75004 | 470 | - | - | 4 | PG-SSOP-14 |
TLE75008 | 330 | - | - | 8 | PG-SSOP-24 |
TLE75080 | 330 | - | 8 | - | |
TLE75080 | 330 | - | 8 | - | |
TLE75242 | 330 | 2 | 4 | 2 | |
TLE75242 | 330 | 2 | 4 | 2 | |
TLE75602 | 330 | 6 | - | 2 | |
TLE75602 | 330 | 6 | - | 2 | |
TLE75620 | 330 | 6 | 2 | - |
Технические характеристики
- Диапазон напряжений питания силовой части: 3.0…28 В;
- Встроенная защита от перенапряжений до 42 В;
- Диапазон напряжений питания логики: 3.0…5.5 В;
- Низкий ток собственного потребления в режиме "Sleep Mode";
- 2 встроенных ШИМ-генератора экономят вычислительные мощности микроконтроллера;
- Управление микросхемой с помощью стандартного 16-битного SPI-интерфейса;
- Встроенный набор разнообразных защит: защита от короткого замыкания, от перегрузки по току, от перегрева, от обратной полярности АКБ.
Целевые применения
- Автомобильная электроника;
- Управление реле или соленоидами;
- Управление униполярными шаговыми двигателями;
- Управление светодиодами и лампочками;

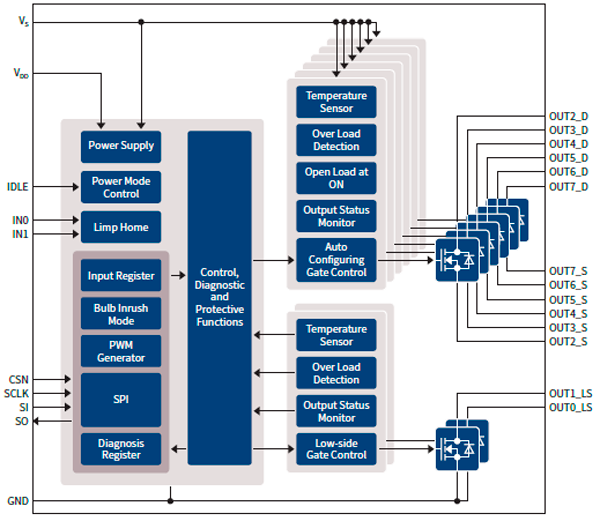

Блок-диаграмма драйверов TLE75
