В статье "Новое семейство микроконтроллеров STM32G0" мы рассказали о ключевых особенностях линейки STM32G0. Одной из них было наличие USB PD (Power Delivery). При его использовании рекомендуется применять микросхемы защиты.
Специально для этой задачи STMicroelectronics предлагает новое решение – TCPP01-M12. Эта микросхема имеет защиту от перенапряжения по линии питания VBUS до 22 В с использованием внешнего N-канального MOSFET, защиту по линиям конфигурации канала (CC), а так же ESD-защиту четвертого уровня в соответствии со стандартом IEC61000-4-2. В TCPP01-M12 организована защита от перенапряжения при коротком замыкании между VBUS и линиями CC, которое может возникнуть при подключении или извлечении кабеля.
Также в TCPP01-M12 встроена логика управления питанием устройства с разряженным аккумулятором, в соответствии со спецификацией USB PD. В случае, когда микросхема устанавливается на Sink-устройстве (приемнике), её питание может осуществляться от выводов GPIO 3.3 В микроконтроллера. В этом случае, в режиме "отключенного кабеля", микросхема отключается. Данный режим позволяет продлить жизнь аккумулятора.
TCCP01-M12 также может изменять режимы питания в соответствии со спецификацией USB Power Delivery.

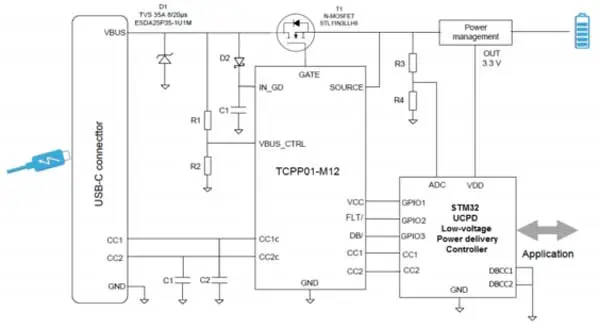

Типовая схема включения TCPP01-M12
Ключевые особенности:
- поддержка до 22 В по линии VBUS с защитой от перенапряжения;
- защита линий конфигурации канала (СС) от короткого замыкания с VBUS;
- ESD-защита;
- встроенный индикатор разряженной батареи в соответствии с протоколом USB PD.
- корпус QFN12 3х3 мм.
Источник: www.compel.ru
