Новые серии осциллографов АКИП-4137, АКИП-4138 и АКИП-4139 устанавливают новый стандарт соотношения "цена/ качество" для USB-осциллографов с полосой пропускания свыше 1 ГГц.
Новые серии USB-осциллографов включают по две модели, с полосами пропускания 5 ГГц и 16 ГГц. Серии отличаются между собой числом каналов: 1, 2 и 4 канала соответственно. Все осциллографы имеют аппаратную разрядность АЦП 12 бит. В таблице 1 представлены ключевые спецификации серий.
Новинки представляют собой компактный цифровой осциллограф под управлением внешнего ПК с функциональностью "2 в 1": эквивалентное время (стробоскопический режим) и реальное время, обеспечивающий высокую точность измерений, возможности анализа коммуникационных сигналов, сигналов последовательных шин и сетей передачи данных. Осциллограф позволяет выполнять измерения и анализ сигналов сложных форм в диапазоне длительностей от пикосекунд до сотен секунд.

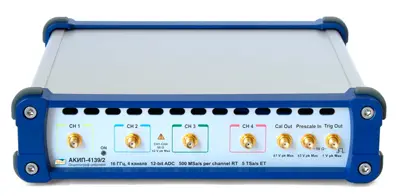

АКИП-4139/2
Ключевые особенности:
- Число каналов: 1, 2 или 4.
- Полосы пропускания: 5 ГГц или 16 ГГц.
- 12-разрядное АЦП с частотой дискретизации 500 МГц на канал в реальном времени.
- Дискретизация: до 500 Мвыб/с в реальном времени и до 5 Твыб/с в режиме стробоскопа.
- Минимальный коэффициент развертки 10 пс/дел.
- Возможность синхронизации сигнала в полной полосе пропускания для захвата и анализа сложных широкополосных сигналов (максимально до 16 ГГц).
- Дополнительные входы (в зависимости от модели):
- - внешняя синхронизация до 16 ГГц с предварительным делителем частоты
- - внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с.
- Мощное и гибкое программное обеспечение, простой и интуитивно понятный пользовательский интерфейс со встроенной OnLine-справкой и демонстрационными обучающими сигналами.
- Отображение сигнала с цветовой градацией, автоматические измерения, построение глазковых диаграмм, тест по маске, гистограммы, математические осциллограммы, встроенный 7-разрядный частотомер, функция БПФ для анализа спектра сигнала, автоматическое масштабирование, сохранение осциллограмм и профилей настроек.
- Масса 370 г, 790 г и 1,52 кг (1 кан/ 2 кан/ 4 кан – соответственно).
Новые серии USB осциллографов АКИП сочетающие в себе возможности, как USB-осциллографа, так и дигитайзера, построены с использованием передовых технологий и предназначены для выполнения широкого спектра измерительных задач совместно со специально разработанным программным обеспечением. Созданные как одноплатный осциллограф, они управляются с компьютера через интерфейс USB. Плата сбора данных включает в себя сверхширокополосные следящие запоминающие усилители, 12-разрядные АЦП с частотой дискретизации 500 МГц реального времени, высокоскоростную схему синхронизации с суб-пикосекундным разрешением по времени для точной синхронизации. Современный микропроцессор, ПЛИС (FPGA) и прецизионный генератор тактовой частоты обеспечивают гибкость схемы, высокую скорость сбора данных и эффективное взаимодействие с ПК.
Новые серии USB осциллографов АКИП идеально подходят для захвата импульсных сигналов и переходных процессов с временем нарастания 70 пс или 22 пс, и тактовых сигналов или глазковых диаграмм с частотой до 11,3 Гбит/с. Большинство приложений с высокой пропускной способностью представляют собой непрерывные повторяющиеся процессы, с заданной тактовой частотой, что позволяет выполнять их захват и анализ на эквивалентной развертке.
USB-осциллографы АКИП могут применяться для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.
Новинки оптимальны для разработки средств связи, компьютеров и бытовых электронных приборов, в которых применяются высокоскоростные шины и каналы передачи данных. Их можно использовать для измерения параметров оптических и электрических передатчиков, а также для приложений проверки устройств на соответствие стандартам, модулей и систем, используемых в этих изделиях.
Новые серии USB осциллографов АКИП это идеальный инструмент для измерения переходных характеристик импульсных генераторов. Поскольку импульсные генераторы обладают достаточно низкой частотой повторения импульсов, что попадает в полосу частот внутренней синхронизации осциллографов серий АКИП-4137/ АКИП-4138/ АКИП-4139 и обеспечивает возможность наблюдения и измерения параметров переходных характеристик импульсных сигналов с малым временем нарастания, без использования источника внешней синхронизации и внешней синхронизации осциллографа, как это требуется при использовании стробоскопического осциллографа.
Новые приборы будут востребованы и полезны инженерам, как в исследовательских лабораториях, так и в производственной сфере и электронном дизайне, которые в наибольшей степени испытывают необходимость иметь мощный, современный прибор для измерения и анализа широкополосных сигналов.
Основные сферы применения: тестирование СВЧ полупроводников и РЭА, гигабитные сети передачи данных и радиолокационные системы.
Таблица 1. Обзор ключевых спецификаций
Модель | АКИП-4137/1 | АКИП-4138/1 | АКИП-4139/1 | АКИП-4137/2 | АКИП-4138/2 | АКИП-4139/2 | |||
Число каналов | 1 | 2 | 4 | 1 | 2 | 4 | |||
Полоса пропускания | 5 ГГц | 16 ГГц | |||||||
Коэф. отклонения | 10 мВ/дел … 250 мВ/дел | ||||||||
Погрешность установки коэф. отклонения | ±1,5 % F.S.* | ±1,5 % F.S. | ±1,5 % F.S. | ±1,5 % F.S | |||||
Постоянное смещение | -1 В … +1 В | ||||||||
Входной импеданс | 50 Ом | ||||||||
Коэф. развертки (реальное время) | 10 нс/дел … 1000 с/дел | ||||||||
Коэф. развертки (эквивалентная дискретизация) | 50 пс/дел … 5 мкс/дел | 10 пс/дел … 5 мкс/дел | |||||||
Дискретизация реального времени | 500 Мвыб/с (макс) | ||||||||
Эквивалентная дискретизация | 1 Твыб/с (макс) | 5 Твыб/с (макс) | |||||||
Опорный генератор | ±2*10-6 | ±15*10-6 | ±2*10-6 | ±15*10-6 | |||||
АЦП | 12 бит | ||||||||
Длина памяти | 250 кБ (макс) | ||||||||
Источник синхронизации | Внутренний, Внешний | ||||||||
Тип синхронизации | Прямой, с делителем | Прямой, с делителем, С восстановлением тактовой частоты, Внешний предварительный делитель | Прямой, с делителем | Прямой, с делителем, С восстановлением тактовой частоты, Внешний предварительный делитель | |||||
Полоса пропускания непосредственного запуска (прямой/ direct) | 3 ГГц | ||||||||
Полоса пропускания с делителем частоты | 6 ГГц | 6 ГГц | 6 ГГц | 6 ГГц | |||||
Полоса пропускания с внешним предварительным делителем частоты | Нет | 1 … 16 ГГц | Нет | 1 … 16 ГГц | |||||
Диапазон частот с восстановлением тактовой частоты | Нет | 6,5 Мвыб/с … 5 Гвыб/с | Нет | 6,5 Мвыб/с … 11,3 Гвыб/с | |||||
*F.S. – полная шкала по вертикали
** - Тх – измеряемый временной интервал, с
То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с
