Эффективная работа промышленного предприятия невозможна без применения гибких автоматических систем управления технологическими процессами (АСУ ТП). Как правило, в крупных промышленных системах применяется децентрализованное управление, состоящие из оборудования разных производителей, которые необходимо связать между собой единой информационной сетью, способной обеспечивать бесперебойную работу в сложных эксплуатационных условиях. Одной из таких распространенных сетей является сеть стандарта Industrial Ethernet (IEEE 802.3-Ethernet), поддерживаемая оборудованием фирмы SIEMENS. К данной сети могут подключаться ПЛК, панели оператора, бытовые компьютеры и другие устройства.
Для организации бесперебойной работы сети Ethernet компания SIEMENS выпускает широкий спектр сетевого оборудования – активного и пассивного. К пассивному относятся кабели (электрические и оптические) и соединительные устройства (штекеры, розетки). Активные элементы – коммутаторы SCALANCE X, компоненты беспроводной связи IWLAN SCALANCE W, модули защиты SCALANCE S.
Неуправляемый 4-х канальный сетевой коммутатор CSM 1277 (6GK7277-1AA10-0AA0) предназначен для построения распространенных сетевых структур на базе контроллера S7-1200 – звездообразных, древовидных, линейных. Основная задача – расширение коммуникационных возможностей S7-1200 до трех дополнительных Ethernet-портов. Коммутатор отлично подойдет для построения экономичной несложной сети Ethernet локального уровня.Светодиодная индикация отображает состояние каждого из четырех гнезд RJ 45. Помимо самого контролера S7-1200 к разъемам могут подключаться программаторы, компьютеры, панели оператора, другие системы АСУ ТП.

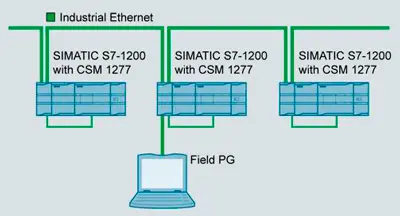

Пример использования сетевого коммутатора CSM 1277
Технические характеристики CSM 1277:
- пластиковый корпус шириной 45 мм, вписывающийся по высоте и глубине в линейку S7-1200;
- четыре разъема RJ-45;
- съемные коннекторы для питания;
- светодиодное отображение состояния разъемов;
- монтаж на DIN-рейку;
- не требует настройки – plug & play;
- напряжение питания: 24 В DC;
- пропускная способность: 10/100 Мбит/с;
- диапазон температур (рабочий/хранения): 0…+60°C/-40…+70°C;
- степень защиты: IP20;
- размеры (ШxВxГ), мм: 45×100×75.
