Ключи HITFET от Infineon представляют собой MOSFET с температурной защитой. Эти ключи нижнего плеча обладают отличным набором функций, включая защиту от перегрева, короткого замыкания, перегрузки, и устойчивы к электростатическому разряду.
Семейство HITFET+ – это новое поколение на основе новейшей технологии, которая позволила уменьшить габариты до 50% по сравнению с линейкой HITFET. Семейство включает в себя стандартные (BTS3xxxTF/EJ) и полнофункциональные (BTF3xxxEJ/TE) ключи нижнего плеча (от 11 до 125 мОм) в корпусах TO252 (DPAK-3 и DPAK-5) и TDSO-8. Возможность выбора функциональности и корпуса гарантирует соответствие любым применениям. В пределах одного типа корпусов HITFET+ позволяет подобрать подходящий по токовым характеристикам ключ без необходимости замены печатной платы или программного обеспечения.
Полнофункциональные ключи HITFET+ подходят для более широкого спектра требований к частоте переключений и кроме основных стандартных функций предлагают дополнительные возможности:
- интеллектуальную токовую защиту для применений с высоким пусковым током;
- динамическую температурную защиту;
- возможность диагностики с помощью контакта STATUS.
Семейство HITFET+ сертифицировано для автомобильной промышленности и оптимизировано для автомобильных и промышленных 12-вольтных применений.
Главные особенности:
- Встроенные функции защиты;
- Выбор значений RDS(on) от 125 до 11 мОм;
- Регулируемый контроль скорости нарастания;
- Улучшенная интеллектуальная токовая защита;
- Отдельный сигнал состояния.
Функции защиты:
- Улучшенная защита при коротком замыкании;
- Ограничение тока по новому принципу;
- Защита от перенапряжения;
- Защита от электростатического разряда.
Основные преимущества:
- Высокая гибкость разработки;
- Возможность применения в схемах управления с высокими требованиями к скорости переключения;
- Возможность применения в схемах с высоким пусковым током;
- Повышенная устойчивость при коротком замыкании;
- Диагностика независимо от входного сигнала (TDSO-8).

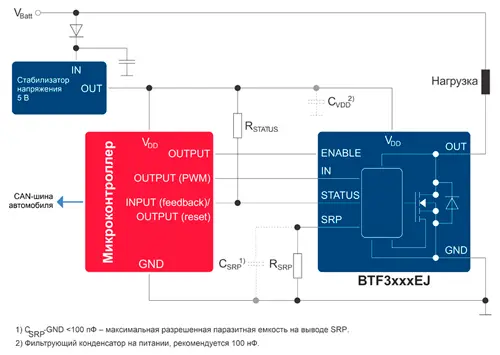

Рис. 1. Схема подключения BTF3035EJ
Применения:
- Нагрузки нижнего плеча 12 В;
- Автомобильные и промышленные применения;
- Все типы резистивных, индуктивных и емкостных нагрузок;
- Различные типы вентилей;
- Схемы управления с ШИМ до 20 кГц.
Примеры применения:
- Автомобильные и промышленные применения;
- Управление реле;
- Соленоиды;
- Лампочки/фонари;
- Обогреватели;
- Небольшие электродвигатели;
- Вентиляторы.
Таблица. Линейка HITFET+
Наименование ключа | RDS(on), мОм | IL(ном), А | IL(огран), А | IL (огран)-запуск, А | Частота ШИМ, кГц | Диагностика | Корпус |
BTS3011TE | 11 | 10 | 35 | 70 | 1 | STATUS pin | TO252-5 (DPAK 5-leg) |
BTS3035EJ | 35 | 5 | 20 | – | 1 | STATUS pin | TDSO-8 EP |
BTS3035TF | 35 | 5 | 20 | – | 1 | – | TO252-3 (DPAK) |
BTF3035EJ | 35 | 5 | 14 | 41 | 20 | STATUS pin | TDSO-8 EP |
BTF3050TE | 50 | 3 | 30 | – | 10 | Через SPR pin | TO252-5 (DPAK 5-leg) |
BTS3050EJ | 50 | 4 | 15 | – | 1 | STATUS pin | TDSO-8 EP |
BTS3050TF | 50 | 4 | 15 | – | 1 | – | TO252-3 (DPAK) |
BTF3050EJ | 50 | 4 | 10 | 29 | 20 | STATUS pin | TDSO-8 EP |
BTS3060TF | 60 | 3 | 10,5 | – | 1 | – | TO252-3 (DPAK) |
BTS3080EJ | 80 | 3 | 10 | – | 1 | STATUS pin | TDSO-8 EP |
BTS3080TF | 80 | 3 | 10 | – | 1 | – | TO252-3 (DPAK) |
BTF3080EJ | 80 | 3 | 7 | 18 | 20 | STATUS pin | TDSO-8 EP |
BTS3125EJ | 125 | 2 | 7 | – | 1 | STATUS pin | TDSO-8 EP |
BTS3125TF | 125 | 2 | 7 | – | 1 | – | TO252-3 (DPAK) |
BTF3125EJ | 125 | 2 | 5 | 12 | 20 | STATUS pin | TDSO-8 EP |
