Компания GW Instek (Тайвань) анонсирует выход тестеров батарей серии GBM-73000, которые обеспечивают измерение параметров батарей с напряжением до 300 В (GBM-73300) и до 80 В (GBM-73080), используя для тестирования внутреннего сопротивления сигнал переменного тока.
Модели оснащены цветным ЖК-дисплеем, используют 4-х проводный метод измерений с высоким разрешением: индикация 6 разрядов по напряжению, 5 разрядов по сопротивлению. Новинки обеспечивают независимое отображение параметров в режиме Годен/ Негоден при измерении напряжения и сопротивления. Тестеры имеют разнообразные коммуникационные интерфейсы и многочисленные прикладные функции, которые отвечают современным запросам и требованиям инженеров в сфере тестирования различных типов батарей, начиная от отдельной ячейки аккумулятора заканчивая большими батареями с различными номиналами напряжения. Все технические возможности и спецификации новых измерителей имеют цель облегчить пользователям решение задач тестирования и достижения точных измерений на всех этапах разработки элементов питания и производства готовых продуктов (батарея, аккумулятор).

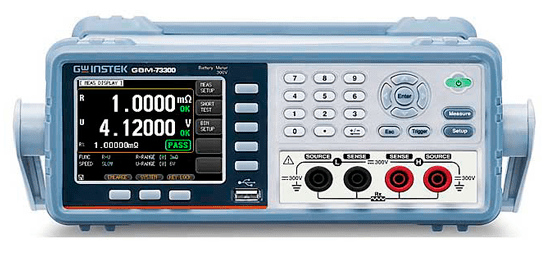

GBM-73300
Основные возможности и преимущества:
- Измерение постоянного напряжения до 300 В (GBM-73300); до 80 В (GBM-73080)
- Измерение сопротивления: 0,1 мкОм ~ 3,2 кОм (макс.)
- Тестовый сигнал: 1 кГц (ток 10 мкА/ 3 кОм …100 мА/ 3 мОм)
- Базовая погрешность по напряжению: ±0,01%
- Базовая погрешность по сопротивлению: ±0,5%
- Макс. разрешение: 0,1 мкОм/ 10 мкВ (измерения единичной ячейки/ элемента батареи)
- Допусковый тест "Годен/ Негоден" (раздельно - по напряжению и по сопротивлению)
- Детектирование аномалий подключения и неисправности измерительного кабеля
- Стандартные интерфейсы: USB (host/device), RS-232C и Handler/ сортировщик
- Цветной ЖК-дисплей (диаг. 9 см, TFT 320x240)
Тестеры батарей серии GBM-73000 предназначены для анализа параметров различных типов аккумуляторов, измерения напряжения и сопротивления в разомкнутой цепи (ХХ/open circuit). При измерении напряжения обеспечивается погрешность ±0,01% (базовая) и разрешение до 10 мкВ (на пределе 8 В). Измерение внутреннего сопротивления производится с погрешностью ±0,5% (базовая) при максимальном разрешении 0,1 мкОм (на пределе 3 мОм), что позволяет тестировать единичные элементы батареи в режиме сортировки, т.к. обеспечивает достижение большей сбалансированности выходных параметров при их последовательном и параллельном соединении в батарее. С целью быстрого и однозначного интерпретирования пользователями результатов измерений, тестеры GBM-73000 серии оснащены функцией компарирования по напряжению и сопротивлению. Индикация может быть выбрана в виде простого отображения для обеспечения требований точности тестирования (большой цифровой дисплей с увеличенным размеров цифр на экране). Такая чёткая и понятная визуализация результатов в режиме измерений обеспечивает легкость эксплуатации и повышает эффективность измерений.
Помимо высоких технических характеристик и измерительных возможностей тестеры батарей GBM-73000 серии поддерживают ряд функций для обеспечения удобства в работе. С целью максимальной эффективности тестирования новинки оснащены функцией постоянного анализа состояния контактов наконечников щупов соединительных проводов (и целостности самих проводов во время теста). Это является действенным способом информирования оператора о наличии хорошего контакта, позволяет непрерывно контролировать исправность проводов и тестируемого объекта для обеспечения достоверности измерений.
Тестеры GBM-73000 серии предоставляют два способа хранения данных (до 10.000 отсчетов). В режиме "Общее сохранение" обеспечивается запись только измеренных значений напряжения и сопротивления. В функции "Статистическое сохранение" пользователь выбирает в качестве параметров для записи соответствующие результаты (Cp/ Ckp/ среднее/ макс/ мин) с целью последующей статистической обработки. Пользователи могут в процессе измерений сначала сохранить данные во внутреннюю память, а затем выгрузить их на внешний ПК при помощи USB флэш-накопителя для последующего анализа без необходимости организации соединения тестера с компьютером.
Для накопления и хранения результатов измерений на внешнем ПК посредством экспорта данных, тестеры GBM-73000 серии имеют интерфейсы RS-232C, USB (виртуальный COM порт) и обеспечивают возможность написания прикладных программ или обращений с запросами к прибору. Для управления внешним сортировщиком-манипулятором (handler) предусмотрен интерфейс программной обработки при помощи контроллера с программируемой логикой (шина ПЛК/ PLC). Для измерения напряжения и сопротивления возможности интерфейса включают выходные сигналы HI/ OK/ LO (Больше/ В норме/ Меньше) и команду "Завершение измерений"/EOM (end of test), а также внешние исполнительные сигналы на входе TRIG (от внешних систем запуска). Это позволяет организовать работу с внешним объектом через развитый пул управляющих входных сигналов и вывод команд реагирования на исполнительное устройство.

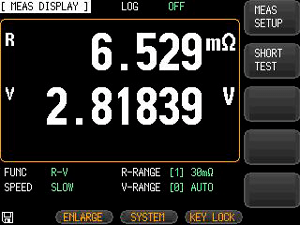

Стандартный формат (отображение настроек тестера и измеренного результата)

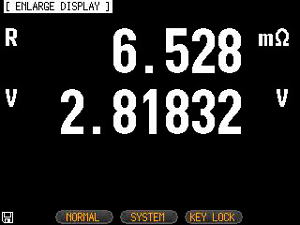

Простой режим (отображаются только результаты измерений)

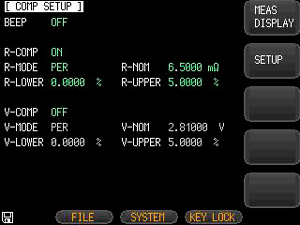

Независимые настройки HI/LO параметров V/ R

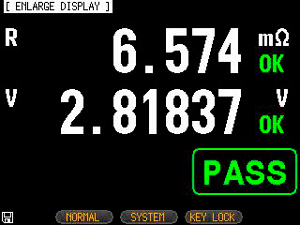

Формат "Независимо + ИТОГ" (Separate & Totally)

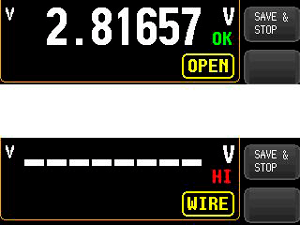

Индикация "Подключен/ Отключен"

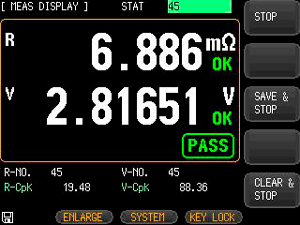

Функции "Статистика"
Дисплей: два режима индикации
Тестеры GBM-73000 серии имеют цветной графический дисплей с двумя режимами отображения для облегчения считывания пользователями информации с экрана, т.е. для максимального удобства при выполнении измерений. Стандартный режим (рис.2): подразумевает индикацию основных измеряемых параметров (три формата): "R + V", "R", "V", а также настройки прибора могут быть отображены одновременно для соответствующих измерений. Данный режим предназначен для приложений конструкторов-разработчиков и инженерной сертификации, для подразделений НИОКР. Простой режим: на цифровом дисплее в увеличенном формате отображаются только результаты измерений основных параметров для повышения наглядности при наблюдении. Этот режим применим для производственных измерений (конвейер, отладка) и приложений выходного контроля.
Независимые тесты "Годен/ Негоден"
Тестеры серии GBM-73000 обеспечивают функцию независимого допускового контроля параметров с раздельными настройками пределов компарирования как для напряжения, так и сопротивления (рис.3). Имеется возможность установки требуемого режима тестирования SEQ /последовательность, PER/относит. значение (%) или ABS/ абсолютное значение. Кроме отображения параметров в формате завершенного сравнения, все результаты отдельных измерений параметров доступны для последующих операций с ними и вычислительной обработки (математика, статистика).
Большой потенциал дополнительных измерений
Помимо обеспечения высокоточных измерений, наличие ресурсов дополнительных измерений для производственных линий является одной из главных особенностей в тестерах GBM-73000 серии. К ним можно отнести режим обнаружения пропадания контакта в схеме тестирования, который реализован в виде функции детектора "Отключен/ Подключен" (рис.4). Экран дисплея ясно и однозначно отобразит сообщение о плохом контакте в точке измерений испытательных щупов или о повреждении соединительных проводов (т.е. об отсутствии испытательной цепи). Тестеры серии обеспечивают сохранение во внутренней памяти до 10.000 отсчетов (наборов измерений), имеют функцию статистических вычислений. Всё это в совокупности определяет статус прибора как средства измерений производственного процесса с четкой визуализацией результата и возможностью записи данных в режиме реального времени без каких-либо вычислений вручную и без необходимости подключения тестера к компьютеру. После завершения измерений, результаты могут быть переданы на внешний ПК при помощи флэш-накопителя для длительного хранения и последующего анализа данных.
Исчерпывающий перечень интерфейсов
Подытоживая, следует отметить, что новинки серии GBM-73000 имеют в стандартной комплектации целый ряд широко распространенных и стандартно используемых интерфейсов, включая RS-232C и USB, а также шину управления промышленным манипулятором (устройство сортировки/Handler). Эти возможности предназначены для сбора результатов измерений с помощью программы управления при удаленном контроле или для интеграции тестера в местную измерительную систему при помощи схемы внешнего запуска и ресурсов контроллера с программируемой логикой (PLC).
Целевые сферы, отрасли применения и связанные приложения:
- Производство батарей, аккумуляторов и элементов питания
- Разработки и исследования (НИОКР) в области химических источников тока
- Промышленная инженерия и дизайн
- Верификация параметров, контроль качества
- Продажа, поставки и хранение батарей питания (аккумуляторов)
- Потребители батарей питания различного назначения
Заказчики и пользователи:
- Производители портативных электронных продуктов, гаджетов (IoT)
- Электрические велосипеды/ скутеры/ мотоциклы, электромобили, беспилотные транспортные средства на электрической тяге, электрические грузоподъемники и штабелеукладчики, электрические лодки
- UPS системы бесперебойного питания (компьютерный зал, лифтовое хозяйство, производственное оборудование, оборудование телекоммуникации и связи, мониторинг пожарной безопасности)
- Системы хранения электроэнергии от возобновляемых источников (энергия ветра, солнечная энергия, приливные станции, гидроаккумулирование/ ГАЭС)
Предусмотрены для заказа опции к GBM-73300, GBM-73080:
- GBM-02 Измерительный 4-проводной кабель/ Kelvin "4х2" с наконечниками "Щуп" (соосное расположение наконечников): центральный – тип "Игла" (неподвижен), внешний контакт подпружинен, длина 1,1 м, напряжение до 90 Впост.
- GBM-03 Измерительный 4-проводной кабель/ Kelvin "4х2" с наконечниками "Двойной щуп" (параллельное расположение наконечников), длина 1,4 м. Напряжение до 300 Впост (для высоковольтных батарей).
- GBM-S1 Короткозамыкатель (калибровочная площадка) для щупов измерительных кабелей GBM-02/ GBM-03 с наконечниками типа "Игла".
