Самый экономичный среди всех магнитных сенсоров Texas Instruments, цифровой датчик холла DRV5032 потребляет лишь 540 нА (@1.8 В) при частоте выдачи данных 5 раз в секунду. Внутренняя схема стробирования производит периодические измерения абсолютно автономно, поэтому с точки зрения разработчика DRV5032 представляет собой обычный датчик Холла, на выходе которого появляется сигнал при поднесении магнита. При необходимости более быстрой реакции можно выбрать версию микросхемы с внутренней частотой измерений 20 Гц, при этом ток потребления возрастет до 1.6 мкА (@ 3В).
Микросхемы семейства DRV5032 отличаются чувствительностью (от 3.9 mT до 63 mT), типом выхода (Open-Drain или Push-Pull) и внутренней частотой сэмплирования (5 или 20 Гц). Рабочий диапазон напряжения питания составляет от 1.65 В до 5.5 В. Микросхемы доступны в корпусах SOT-23 и X2SON.
Версия | Порог срабатывания | Полярность магнита | Тип выхода | Частота выборок | Варианты корпуса |
DRV5032DU | 3.9 mT | Биполярный | Двухтактный | 20 Гц | SOT-23, X2SON |
DRV5032FA | 4.8 mT | Однополярный | Двухтактный | 20 Гц | SOT-23, X2SON |
DRV5032FB | Однополярный | Двухтактный | 5 Гц | SOT-23 | |
DRV5032FC | Однополярный | Открытый сток | 20 Гц | SOT-23 | |
DRV5032FD | Биполярный | Двухтактный | 20 Гц | SOT-23 | |
DRV5032AJ | 9.5 mT | Однополярный | Открытый сток | 20 Гц | SOT-23, X2SON |
DRV5032ZE | 63 mT | Однополярный | Открытый сток | 20 Гц | SOT-23 |
Области применения
- батарейные устройства позиционирования;
- радиодатчики открытия дверей;
- датчик вскрытия корпуса электросчетчика;
- медицинские приборы;
- устройства интернета вещей;
- определение позиции соленоида.

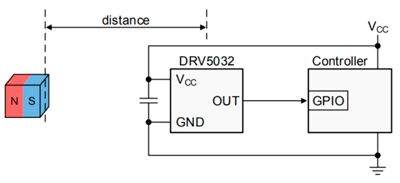

Схема включения DRV5032
