Texas Instruments опубликовал опорный дизайн измерительного прибора, выполненного в виде щупа-пробника с передачей информации по беспроводному каналу Bluetooth Smart.
Основной функционал устройства реализован на беспроводном микроконтроллере CC2640, высокую точность измерения обеспечивает 18-разрядный SAR ADC ADS8885 в паре с прецизионным источником опорного напряжения REF3325. Мультиметр имеет шкалу 4½ разряда, при этом он вычисляет истинные среднеквадратичные значения (TrueRMS) c точностью до 0,05%.
Мультиметр обладает большим набором сервисных функций – автоматическое пробуждение при касании (технология CapTIvate), привязка к смартфону с помощью NFC-интерфейса и точный контроль степени разряда батареи с помощью механизма Fuel Gauge.
Возможности прибора
- Пределы измерения напряжения 50 В, 5 В, 500 мВ и 50 мВ
- Пределы измерения тока 50 мА и 500 µA
- Разрешение АЦП 18-бит, 400 kSPS
- Индикация максимального значения 50 000
- Разрешение 1 мкВ/ 10 нА
- Точность 0,05% DC , 3% AC (при 100 кГц)
Мультиметр получает питание от одного литиевого аккумулятора и заряжается через USB-разъем. Для максимально экономного расхода батареи в приборе применен нанопотребляющий преобразователь TPS62740, который рекомендован для устройств с радиоканалом. КПД преобразователя достигает 90% при токе нагрузки всего 10 µA.
В качестве рабочего интерфейса используется приложение LabVIEW, отображающее результаты измерений и информацию о состоянии заряда батареи.

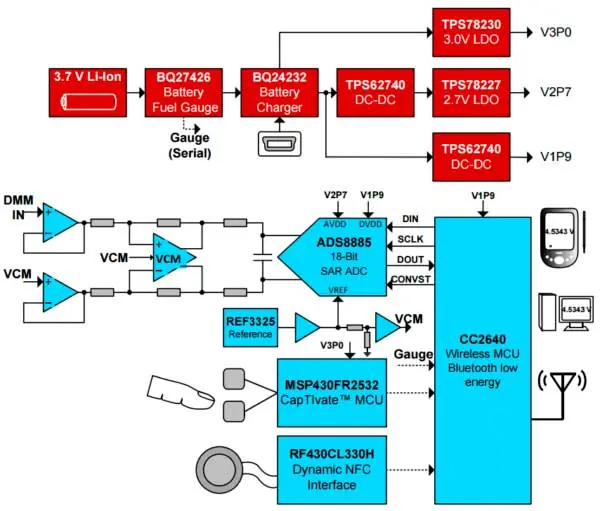

Функциональная схема Bluetooth-мультиметра на базе CC2640

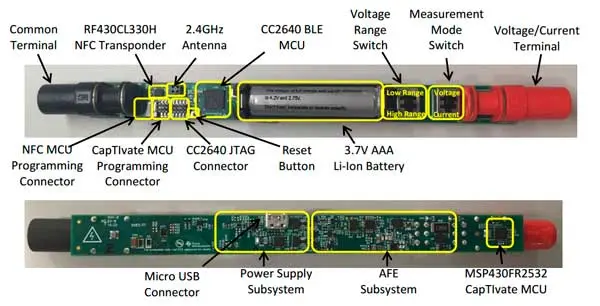

Размещение элементов на плате
