TPS7A1601 – представитель семейства линейных регуляторов (LDO) с малым током собственного энергопотребления (5мкА), выпускаемых Texas Instruments. Среди основных свойств представленного регулятора, помимо малого тока энергопотребления 5мкА, можно выделить большое входное напряжение (до 60В) и широкий диапазон рабочих температур (от -40°С до +125°С).

Обладая широким диапазоном входных напряжений (от 3В до 60В), микросхема обеспечивает стабильное выходное напряжение и работоспособность при изменяющемся напряжении на входе. Это ослабляет требования при проектировании схемы защиты от импульсных помех и позволяет сделать ее проще и дешевле. Так, для автомобильного применения, где часто присутствуют высоковольтные всплески, максимальное входное напряжение микросхемы 60 В позволяет отказаться от дополнительного входного супрессора.

Для стабильной работы регулятора достаточно использовать керамические конденсаторы с минимальной ёмкостью 0,1мкФ на входе и 2,2мкФ на выходе микросхемы.

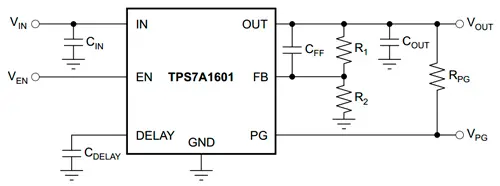

Типовая схема включения TPS7A1601

Среди других свойств регулятора TPS7A1601, следует отметить наличие отдельного вывода разрешения (EN) и вывода сигнализирующего об установившимся выходном напряжении (PG). Вывод разрешения (EN) совместим со стандартными КМОП уровнями, вывод PG является выходом каскада с открытым коллектором. При использовании вывода PG есть возможность задавать задержку появления сигнала на выходе с помощью внешнего конденсатора.

Регулятор TPS7A1601 разработан для применения в устройствах с батарейным питанием и способен обеспечить выходное напряжение в диапазоне от 1,2В до 18,5В при токовой нагрузке до 100мА. При этом падение напряжения на регуляторе при токе нагрузке 20мА составляет всего 60мВ.

К основным областям применения регулятора TPS7A1601 можно отнести: счётчики электроэнергии, автомобильные устройства, датчики безопасности, многосекционные аккумуляторные батареи и др.

Основные характеристики:

• Входное напряжение: 3В … 60В
• Выходное напряжение: 1,2В … 18,5В (регулируемое)
• Макс. выходной ток: 100мА
• Мин. падение напряжения: 60мВ (при 20мА)
• Собственный ток потребления: 5мкА
• Ток потребления в режиме сна: 1мкА
• Диапазон рабочих температур: -40°С … 125°С
• Корпус: SON-8 и MSOP-8

В качестве примера использования TPS7A1601, можно взять типовой проект Texas Instruments TIDA-00165 – миниатюрный датчик температуры с выходным передатчиком токовой петли 4-20мА.
