Осциллограф имеет следующие отличительные особенности:
- Этот осциллограф реального времени с полосой 70 ГГц, использующий патентованную технологию асинхронного разделения по времени (ATI) компании Tektronix, которая поддерживает высокое отношение сигнала к шуму, обеспечивая высокую достоверность.
- Частота дискретизации составляет 200 Гвыб/с с разрешением 5 пс на выборку.
- Компактный корпус позволяет размещать прибор очень близко к тестируемому устройству, а наличие гибких режимов отображения и управления облегчает анализ. В приборе отсутствует традиционная для подобных устройств панель управления - она подключается как отдельный блок (если это необходимо) или используется виртуальное ПУ.
- Гибко масштабируемая осциллографическая система с заявленной на получение патента архитектурой UltraSync, которая обеспечивает точную синхронизацию данных и удобство управления многоприборными системами. Точная многоканальная синхронизация отвечает требованиям таких приложений, как анализ когерентной оптической модуляции на скорости 100G и выше.

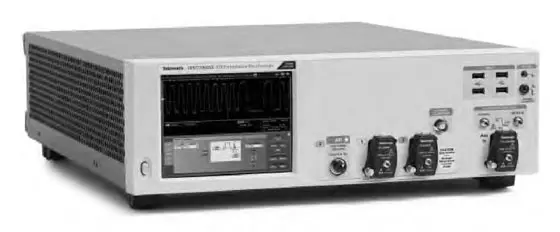

Tektronix DPO70000SX ATI
Главную роль играет целостность сигнала
Разрабатывая устройства и системы с большими скоростями передачи данных, инженеры сталкиваются с постоянно растущим числом метрологических проблем. В частности, с ростом скорости и уменьшением амплитуды сигналов главной проблемой становятся шумы, поскольку они начинают маскировать важную сигнальную информацию. Благодаря применению технологии ATI, осциллограф DPO70000SX позволяет увидеть мельчайшие подробности сигнала с меньшими шумами и искажениями. Некоторые производители осциллографов используют для достижения сверхширокой полосы метод чередования частот, разделяющий сигнал на высокочастотные и низкочастотные диапазоны, которые обрабатываются отдельно. Такая раздельная оцифровка диапазонов повышает уровень шумов и вносит фазовые, амплитудные и другие рассогласования, которые очень трудно компенсировать при последующем объединении диапазонов. В патентованной технологии ATI компании Tektronix (которая для повышения частоты дискретизации использует разделение не по частоте, а по времени), полный спектр сигнала оцифровывается в каждом из двух симметричных сигнальных трактов с согласованными характеристиками, что существенно снижает уровень шумов при восстановлении полного спектра.
Архитектура UltraSync
В высокоскоростных когерентных оптических приложениях необходима точная синхронизация нескольких приборов. Архитектура UltraSync отвечает этим требованиям, предлагая быструю шину синхронизации и управления, которая позволяет объединить несколько осциллографов DPO70000SX для выполнения высокоскоростного многоканального захвата, необходимого в таких приложениях. Архитектура UltraSync содержит источник опорной тактовой частоты 12,5 ГГц и шину синхронизации, в результате чего джиттер между отдельными захватами получается сравнимым с типовым джиттером между каналами одного прибора. Кроме того, система имеет высокоскоростной сигнальный тракт для передачи сигналов из блоков расширения в главный блок, где выполняется анализ. Поскольку каждый осциллограф полностью обрабатывает регистрируемый сигнал, в главный блок передаются только полностью обработанные сигналы, что позволяет сохранить производительность при увеличении числа каналов. Для повышения гибкости системы осциллографы DPO70000SX собраны в компактном корпусе высотой 5% дюйма без ущерба для функциональности. Столь малые размеры предполагают возможность поставить два осциллографа туда, где раньше помещался лишь один. Осциллограф DPO70000SX позволяет использовать один канал с полосой 70 ГГц (частота дискретизации 200 Гвыб/с) или два канала 33 ГГц (частота дискретизации 100 Гвыб./с). Предусмотрена возможность объединения осциллографов в одну систему с суммированием количества каналов.
