ISO1211 и ISO1212 – специализированные интегральные схемы для реализации 24 В дискретных входов (по стандарту IEC 61131-2 тип 1, 2 и 3 ГОСТ 61131-2) с индивидуальной гальванической развязкой. При помощи ISO1211 можно реализовать компактный изолированный дискретный вход с защитой на одной микросхеме, а при помощи ISO1212 сразу два гальванически развязанных дискретных входа на одной микросхеме.
Традиционно дискретные входы строятся на пассивных компонентах, а в качестве развязки, как правило, используют оптрон. Этот подход достаточно прост и имеет низкую стоимость, однако имеет ряд недостатков: большой размер всего решения, достаточно высокая рассеиваемая мощность, низкая скорость срабатывания.

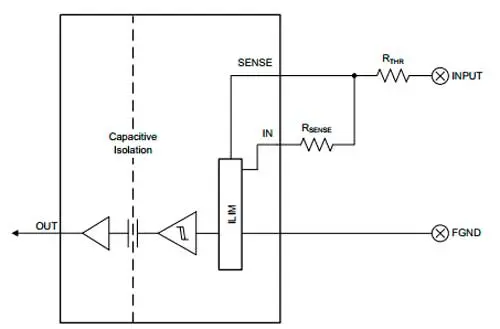

Блок-схема ISO1211
Использование ISO1211 или ISO1212 сводит эти недостатки к минимуму и позволяет построить низкопотребляющий малогабаритный канал со скоростью до 4 Мбит в секунду. Это особенно актуально, когда речь идет о разработке малогабаритного промышленного логического контроллера (ПЛК).

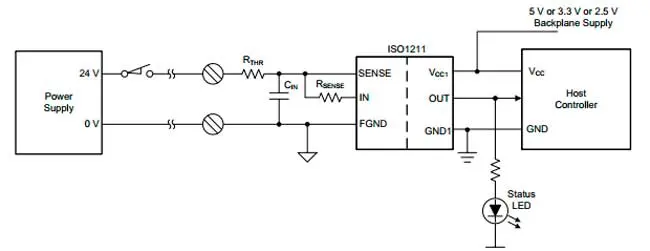

Типовая схема включения ISO1211 со статусным светодиодом
Для работы ISO1211 и ISO1212 не требуется использовать гальванически развязанный DC/DC преобразователь, достаточно лишь подать питание со стороны цифровой части в пределах 2.25В…5.5В. Микросхемы имеют встроенную защиту от переполюсовки и превышения напряжения в диапазоне ±60В. Гальванический барьер имеет значение изоляции 2,5кВ среднеквадратичного значения в течение одной минуты (UL 1577).
ISO1211 – выполнен в корпусе SOIC8 (4.90 мм × 3.91 мм), ISO1212 – в корпусе SSOP16 (4.90 мм × 3.90 мм)

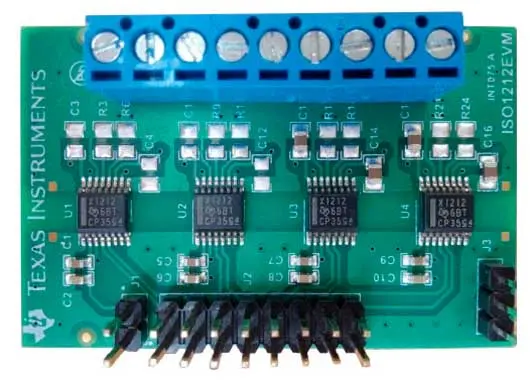

Демонстрационная плата 8-канального изолированного дискретного входа ISO1212EVM
