L6984 – 36V 400mA синхронный понижающий DC/DC преобразователь
Компания STMicroelectronics выпустила на рынок новый синхронный DC/DC преобразователь в монолитном корпусе – L6984. Синхронное преобразование (выпрямление) позволяет достичь максимальной эффективности в области средней и максимальной нагрузки, а высокая частота переключения позволяет применять малую по размерам индуктивность, что даёт выигрыш для компактных устройств.
Максимальный ток в нагрузке преобразователя L6984 может достигать 400 мА. Выходное напряжение может быть настроено от 0.9 В, а если требуется фиксированное напряжение 3.3 В, то схема включения не требует внешнего резистивного делителя.
В микросхеме реализована возможность выбора одного из двух режимов работы через вход управления LNM:
- Режим низкого потребления "LCM" предназначен для повышения эффективности во время малых нагрузок, более того, происходит регулирование пульсаций выходного напряжения;
- Режим низкого уровня шума "LNM" позволяет снижать уровень собственного шума путём стабилизации частоты переключения встроенного ключа. Пониженный уровень шума полезен в автомобильной электронике – питании датчиков и аудиосистем.
PGOOD – выход открытого коллектора, предназначен для сигнализации работы преобразователя. Он может быть использован для управления последующих систем устройства.
В микросхему встроены защиты по току в нагрузке (режим ограничения) и перегреву кристалла.

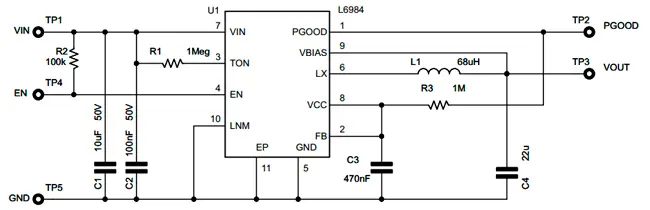

Схема включения L6984
Основные параметры L6984
- Выходной ток до 400 мА;
- Широкий входной диапазон: 4.5…36 В;
- Синхронное выпрямление;
- Режим "LCM" – низкого потребления;
- Режим "LNM" – низкого уровня шума;
- Собственное потребление в режиме "лёгкой нагрузки" не более 100 мкА;
- Собственное потребление в режиме "SHTDWN": 13 мкА;
- Минимальное выходное напряжение: 0.9 В;
- Для 3.3 В не требуется внешний резистивный делитель;
- Выход VBIAS – повышение КПД при малых нагрузках;
- Внутреннее управление в режиме ON-time;
- Выход PGOOD – открытый коллектор;
- Защита от перегрева кристалла.
Применение
- Автоматические системы;
- Батарейные приложения;
- Автомобильное питание для аудиосистем и датчиков;
- Датчики требующие малошумящее питание.
